Автономная система отопления дома может выполняется с естественной или принудительной циркуляцией теплоносителя.При принудительном способе вода в трубах двигается под воздействием насоса, при естественном — циркуляция осуществляется благодаря разнице в весе между горячей и охлажденной водой.
Нагретая в котле вода расширяется, ее удельный вес уменьшается, теплоноситель поднимается по стояку вверх, далее двигается по горизонтальной трубе, проложенной с уклоном, попадает в стояк и проходит через радиаторы отопления, где охлаждается.
Охлажденная вода становится тяжелее и опускается вниз к котлу.
Система отопления с естественной вентиляцией проще монтируется, дольше служит, работает устойчиво, а благодаря отсутствию насоса — бесшумна и независима от наличия электроэнергии.
Недостатками данной системы являются:
- ограничения в объеме отапливаемых помещений
- замедленное включение в работу
- необходимость прокладки труб большего диаметра, что повышает расход материалов
- опасность замерзания труб в неотапливаемых помещениях из-за низкой скорости движения теплоносителя.
Однотрубные системы
Однотрубные системы отопления, в отличии от двухтрубных систем отопления с естественной циркуляцией проще и дешевле монтируются, требуют меньше труб, поэтому разводка не портит интерьер помещения.
Монтаж осуществляется по схеме с верхней разводкой (как правило, по чердаку). Далее вода по стояку последовательно поступает в радиаторы отопления верхних и нижних этажей.
В отопительные приборы нижних этажей поступает вода меньшей температуры.

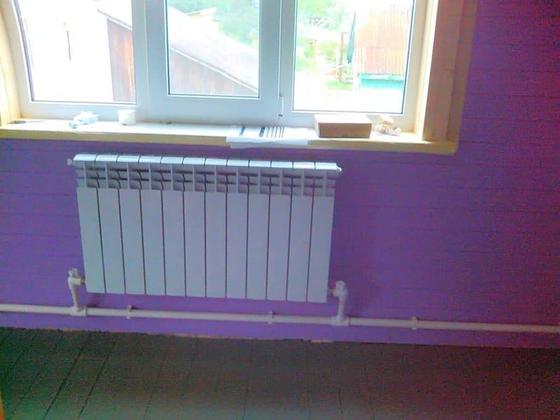

Чтобы обеспечить равномерное отопление помещений, на верхних этажах параллельно батареям отопления устанавливаются байпасы — отрезки труб с регулирующей арматурой, а на нижних — радиаторы с большим количеством секций.
Традиционно вентили устанавливаются как на байпасе, так и на входе в радиатор. Сейчас используют трехходовые краны, устанавливаемые в точке соединения подводящей трубы с перемычкой.
Применение современных контроллеров позволяет автоматизировать процесс управления краном.
К монтажу однотрубных систем отопления с естественной циркуляцией предъявляются повышенные требования, так как несоблюдение правил может привести к уменьшению скорости движения теплоносителя или отсутствию его циркуляции.
Необходимо прокладывать трубы, строго выдерживая угол наклона, выполнять разводку с минимумом поворотов, создающих сопротивление потоку теплоносителя, использовать трубы проектного сечения.
Расчет системы
Расчет системы водяного отопления с естественной циркуляцией достаточно сложен и включает:
- определение мощности котла
- приборов отопления
- выбор диаметра труб
Полный расчет мощности котла основан на подсчете потерь тепла через крышу, полы, стены и проемы здания в зависимости от их площади, материала изготовления и разницы температур в доме и на улице.
Упрощенный расчет можно выполнить по формуле:
Wк = Wуд х S/10;
где
- Wк — мощность котла (кВт)
- Wуд — удельная мощность на 10 кв. метров дома (кВт)
- S — общая площадь дома (кв. м.).
Удельная мощность зависит от климатической зоны и составляет:
- для подмосковья 1,2 — 1,5 кВт
- для северных районов — 1,5 — 2 кВт
- для южных — 0,7 — 0,9 кВт.
Система отопления заполняется водой исходя из соотношения: не менее 15 литров на киловатт мощности котла.
Мощность радиаторов можно определить по той же формуле, подставив в нее величины площадей отапливаемых комнат или исходя из объема помещений — на отопление одного кубометра комнаты требуется около 40 ватт мощности.
Мощность радиаторов, расположенных на первом этаже увеличивают на 15 — 20%.
Расчет диаметра труб производится следующим образом:
Методика расчета описана в многостраничных методических указаниях и вряд ли по силам человеку без специального образования, но выход есть.
Программы расчета систем отопления можно найти в интернете. Введя в программу свои исходные данные можно получить вполне приемлемые результаты. Это относится как к расчету мощности, так и к определению диаметров труб.
От правильности выбора схемы отопления, мощности котла и радиаторов, диаметра труб во многом зависит эффективность работы всей системы.
Лучше потратить время на расчеты или поручить их специалистам, чем жить в холодном доме или тратить силы и деньги на устранение допущенных ошибок. опубликовано econet.ru
