Потери тепла – серьезная проблема, с которой борется строительная наука. Эффективные утеплители, герметичные окна и двери решают ее лишь частично. Можно существенно снизить утечку тепла через стены, окна, крышу и пол. Несмотря на это у энергии остается еще один широкий путь для «побега». Это вентиляция, без которой невозможно обойтись в любом здании.
Получается, что зимой мы тратим драгоценное топливо на нагрев помещений и при этом непрерывно выбрасываем тепло на улицу, впуская холодный воздух.
Решить проблему энергосбережения можно с помощью рекуператора тепла. В этом устройстве теплый комнатный воздух нагревает уличный. Так достигается немалая экономия средств на отопление (до 25% от общей суммы затрат).
В летний период, когда на улице стоит жара, а в доме работает кондиционер, рекуператор тоже приносит пользу. Он охлаждает горячий входящий поток, снижая затраты на кондиционирование.
Давайте поближе познакомимся с бытовыми рекуперационными установками, чтобы иметь представление об их устройстве, достоинствах и особенностях выбора.
Виды, принцип работы и устройство рекуператоров
Идея использовать тепло комнатного воздуха для подогрева уличного оказалась очень плодотворной. Она была положена в основу работы всех рекуператоров.
На сегодняшний день используется три вида подобных устройств:
- пластинчатые;
- роторные;
- рециркуляционные водяные.

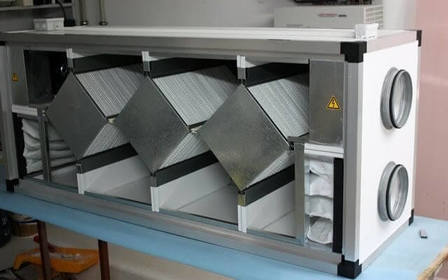

Самые распространенные и простые по конструкции – пластинчатые рекуператоры. Они энергонезависимы, компактны, надежны в работе и имеют достаточно высокий КПД (40-65%).
Основная рабочая часть такого устройства – кассета, внутри которой установлены параллельные пластины. Выходящий из помещения и входящий в него воздух рассекается ими на узкие потоки, каждый из которых идет по своему каналу. Теплообмен происходит через пластины. Уличный воздух подогревается, а комнатный остывает и выбрасывается в атмосферу.
Принцип работы пластинчатого рекуператора
Главный недостаток пластинчатых установок – обмерзание в сильные морозы. Конденсат, оседающий в рекуперационном блоке, превращается в лед и резко снижает производительность устройства. Для борьбы с этим явлением было найдено три способа.
Первый – установка клапана байпаса. Получив сигнал от датчика, он пускает холодный поток в обход блока. Через пластины идет только теплый воздух, размораживающий наледь. После оттаивания и отвода конденсата клапан восстанавливает штатную работу системы.
Второй вариант – использование пластин из гигроскопичной целлюлозы. Вода, оседающая на стенках кассеты, впитывается в них и проникает в каналы, по которым движется приточный воздух. Так решается сразу две задачи: устранение конденсата и увлажнение.
Третий способ состоит в предварительном нагреве холодного потока до температуры, исключающей замерзание воды. Для этого в подающий вентиляционный канал ставят ТЭН. Необходимость в нем возникает при температуре уличного воздуха ниже -10С.

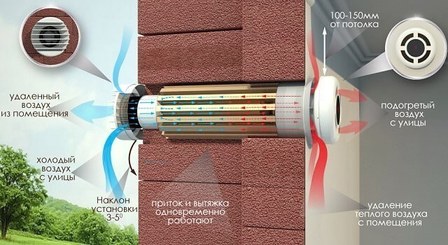

В последние годы на рынке появились пластинчатые реверсивные установки. В отличие от прямоточных устройств они работают в два такта: первый – выпуск теплого воздуха на улицу, второй – всасывание холодного через прогретый блок.

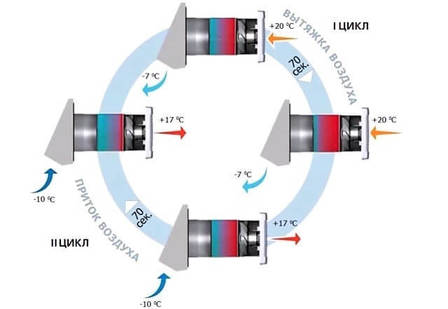

Принцип работы реверсивной установки

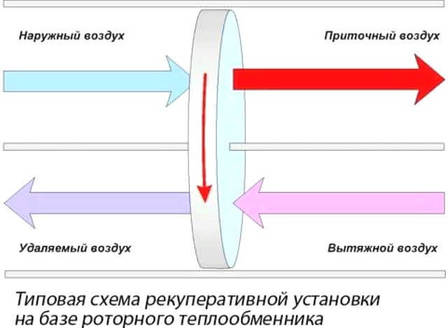

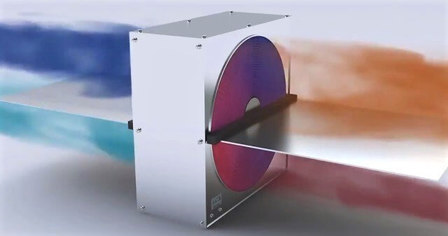

Еще один вид установок — роторные рекуператоры. КПД таких устройств существенно выше, чем у пластинчатых (74-87%).
Принцип действия роторной установки заключается во вращении кассеты с ячейками в потоке входящего и выходящего воздуха. Двигаясь по кругу, каналы поочередно пропускают теплый внутренний и холодный наружный потоки. Влага в этом случае не замерзает, а насыщает приточный воздух.
Следует отметить, что приточно-вытяжная установка с рекуператором роторного типа позволяет плавно регулировать теплоотдачу. Делается за счет изменения скорости вращения кассеты. Основной недостаток роторных систем — высокая стоимость обслуживания. По надежности они также уступают пластинчатым.

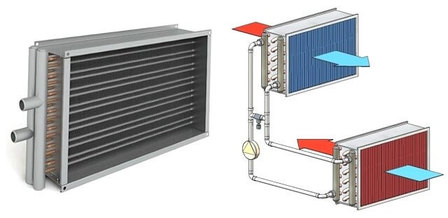

Следующий вид — рециркуляционная водяная установка. Она самая сложная по конструкции. Передача тепла здесь выполняется не через пластины или ротор, а с помощью антифриза или воды.
Первый жидкостно-воздушный теплообменник ставится на вытяжном канале, а второй на всасывающем. Работа идет по принципу калорифера: комнатный воздух нагревает воду, а она греет уличный.
КПД такой системы не превышает показателей пластинчатых рекуператоров (50-65%). Высокая цена, которую приходится платить за сложность конструкции, оправдывается единственным преимуществом: блоки такой установки можно разместить не в одном корпусе, а на отдаленных друг от друга участках приточно-вытяжной вентиляции. Для мощных промышленных систем это имеет большое значение. В небольших зданиях такие устройства не ставят.
Особенности выбора рекуператора
Познакомившись с особенностями работы рекуператорных установок, пора перейти к практической части – критериям выбора для выполнения конкретных задач.
Первое, на что нужно обратить внимание – способ монтажа. В рабочее положение бытовая приточно-вытяжная вентиляция с рекуперацией тепла может быть установлена несколькими способами:
- Внутри стены. Корпус монтируется в предварительно пробуренное отверстие. С наружной стороны ставится колпак, с внутренней — решетка и блок управления.
- Внутри помещения. Установка навешивается на стену. Снаружи ставится решетка или колпак.

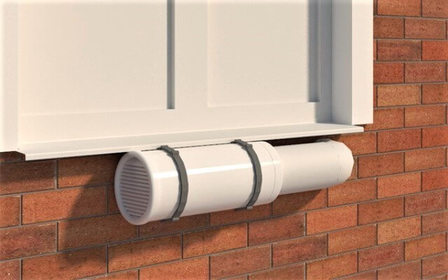

- Наружное размещение. Преимущества такого решения очевидны: минимум шума и экономия места. Канальное устройство прибора позволяет размещать его на балконах и лоджиях, а также просто на фасаде здания.
Еще один параметр, который нужно учесть при покупке – количество вентиляторов. Бюджетные рекуператоры воздуха для дома оснащаются одной вентиляционной установкой, работающей и на приток, и на вытяжку.
Более дорогие устройства имеют 2 вентилятора. Один из них закачивает, а другой выбрасывает воздух. Производительность таких приборов выше, чем одновентиляторных.
При покупке также следует обращать внимание на наличие электрического нагревателя. С его помощью исключается обмерзание кассеты и повышается нижний температурный предел работы устройства.
Функция климат-контроль. Позволяет точно задать температуру, до которой рекуператор будет нагревать воздух.
Возможность регулирования влажности. Этот параметр существенно влияет на комфорт микроклимата. Стандартный рекуператор пересушивает воздух, забирая из него влагу.
Наличие или отсутствие фильтра. Дополнительная опция, положительно влияющая на санитарные характеристики воздушной смеси.
Важный параметр, требующий внимания – температура перекачиваемого воздуха. В разных моделях ее значение может существенно отличаться. Максимально широкий диапазон рабочих температур от -40 до +50С у бытовых устройств встречается редко.
Поэтому кроме учета оптимальной производительности в м3/час, при покупке выбирайте прибор, который сможет полноценно работать в ваших климатических условиях.
Расчет производительности
Детальные расчеты работы рекуператоров в системе приточно-вытяжной вентиляции достаточно сложны. Здесь приходится учитывать множество факторов: кратность воздухообмена в помещениях, сечение каналов, скорость движения воздуха, необходимость установки глушителей и т.д. Грамотно выполнить такую задачу способны только опытные инженеры.
Рядовой потребитель может воспользоваться упрощенной методикой для того, чтобы правильно сориентироваться при покупке устройства.
Производительность рекуператора напрямую зависит от санитарной нормы расхода воздуха на 1 человека. Ее среднее значение составляет 30 м3/час. Поэтому, если в квартире или частном доме постоянно проживают 4 человека, то производительность установки должна быть не менее 4х30=120 м3/час.
Собственная электрическая мощность бытовых рекуператоров невелика (25-80 Вт). Она определяется уровнем энергопотребления канальных вентиляторов. В установках с электродогревом входящего потока ставятся ТЭНы общей мощностью от 0,8 до 2,0 КВт.
Популярные марки и ориентировочные цены
Подбирая бытовой рекуператор, следует ориентироваться на производителей и модели, заслужившие высокие оценки покупателей. В качестве примера можно привести продукцию зарубежных компаний Electrolux (Электролюкс), Mitsubishi (Мицубиси), Marley (Марлей).

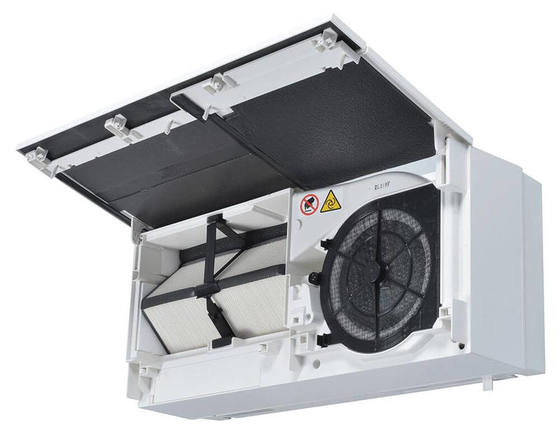

Рекуператор для небольших помещений Mitsubishi Electric VL-100EU5-E. Расход воздуха 105 м3/ч. Цена от 21 000 руб.

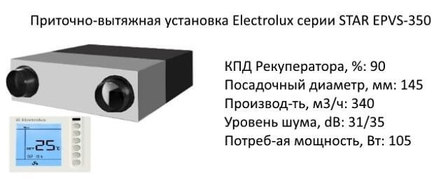

Популярная модель от фирмы Electrolux. Ориентировочная розничная цена от 42 000 руб.
Ценники 2017 года на бытовые установки данных брендов стартуют с отметки в 22 000 рублей и заканчиваются на уровне 60 000 рублей.

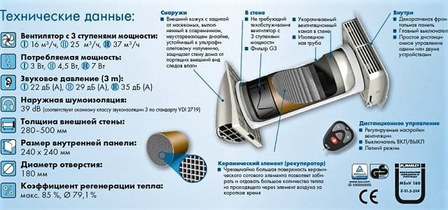

MARLEY MENV-180. Расход воздуха 90 м3/час. Стоимость от 27 500 руб.
Хорошо зарекомендовало себя оборудование российских и украинских компаний Vents (Вентс), Vakio (Вакио), Прана и Зилант. Не уступая зарубежным аналогам в производительности и надежности, зачастую они оказываются доступней.

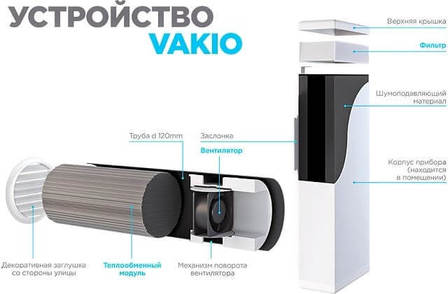

Установка Vakio. Производительность 60 м3/ч в режиме рекуперации, до 120 м3/ч в режиме приточной вентиляции. Цена от 17 000 руб.
Ориентировочная стоимость систем рекуперации воздуха данных фирм (производительность от 120 до 250 м3/час) составляет от 17 000 до 55 000 руб.
Prava 200G. Приток — 135 м3/ч, вытяжка — 125 м3/ч. Рекомендуемая площадь для обслуживания системой до 60 м2.
Характер отзывов о рекуператорах воздуха в большинстве своем положителен. Многие владельцы отмечают, что с их помощью была решена проблема избыточной влажности, вызывавшая появление плесени и грибка в помещениях.
В расчетах срока окупаемости данного оборудования приводятся цифры от 3 до 7 лет. Данных инструментальных замеров по поводу реальной экономии энергоносителей на форумах, посвященных данной тематике мы не нашли.
Кратко о самостоятельной сборке

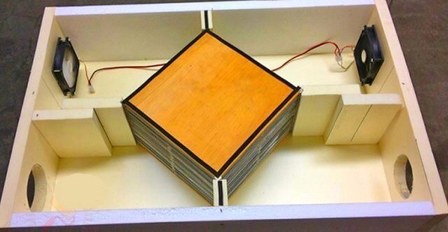

В большинстве фото и видеоинструкций по самостоятельному изготовлению рекуператоров рассматриваются пластинчатые модели. Это самый простой и доступный вариант для домашнего мастера.
Главная часть конструкции – теплообменник. Его делают из оцинкованной стали, нарезая ее в виде пластин размером 30х30 см. Для создания каналов на краях и посередине каждой секции с помощью силикона наклеивают пластиковые полосы толщиной 4 мм и шириной 2-3 см.
Собирают теплообменник, накладывая и поочередно поворачивая пластины на угол в 90 градусов относительно друг друга. Так получают изолированные каналы для встречного движения холодного и теплого воздуха.
После этого под размеры теплообменника изготавливают корпус из металла, ДСП или пластика. В нем делают четыре отверстия для подачи воздуха. В два из них ставят вентиляторы. Теплообменник разворачивают под углом в 45 градусов и закрепляют его в корпусе.
Завершает работу тщательная герметизация всех монтажных стыков силиконом.
